사용 이유

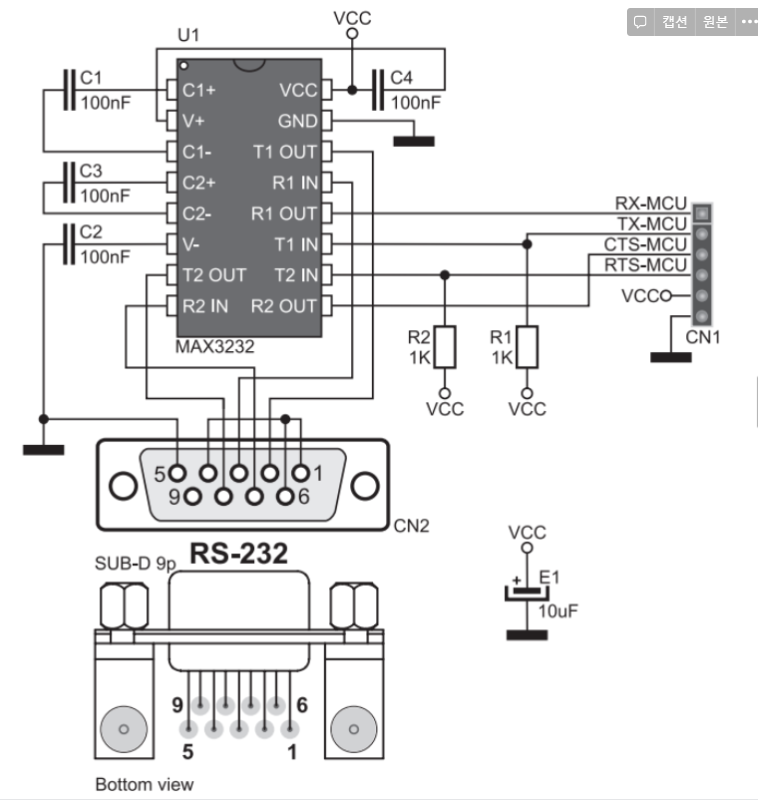

MCU나 다른 장치간의 통신은 UART 방식이 많이 사용되는데요. UART 통신을 일반 점퍼선으로 하는 경우, 거리가 수십 cm 이내로 가까우면 통신이 잘 됩니다. 그런데 거리가 멀어지면 노이즈가 커져서 오류가 많이 발생하고 정상적인 통신이 어렵습니다. DB9 또는 DB25 케이블을 사용하는 RS-232(RS232) 방식으로 UART 통신을 하면, 수십 m 거리에서도 통신할 수 있습니다. Capacitance가 낮은 케이블을 사용하면 약 300m 거리까지 통신할 수 있습니다. 이 글에서는 3.3V UART 신호를 RS-232 신호로 바꾸고 RS-232 통신의 파형을 관찰했습니다. 사용한 RS232 모듈은 MikroElektronika에서 MAX3232 IC를 사용해서 제작한 것입니다.

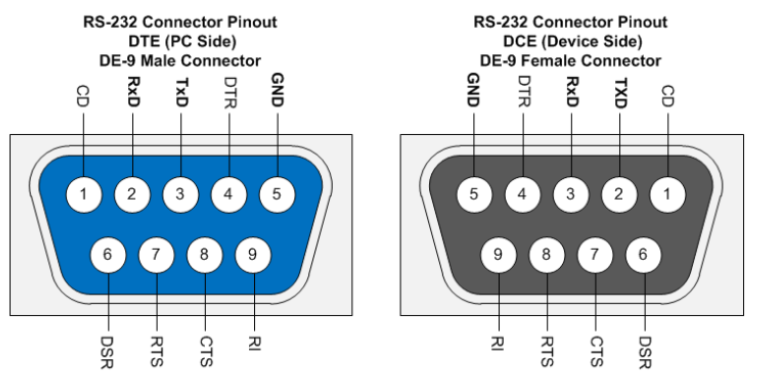

참고로 DB-9 소켓의 RS-232 핀 순서는 male/female 타입에 따라 달라서 주의깊게 봐야합니다. 아래 그림은 DE-9 소켓이지만, DB-9 소켓과 핀 순서는 같고 크기만 다릅니다.
